微动组合按钮开关的设计方案
1、按钮开关的主要技术性能指标为:
额定负荷 30Vd.c., 1A
接触电阻 ≤0.02Ψ
绝缘电阻 ≥1 000MΨ
抗电强度 250V
动作行程 ≤2mm
寿 命 10 000次。
2、微动组合按钮开关的结构和动作原理:

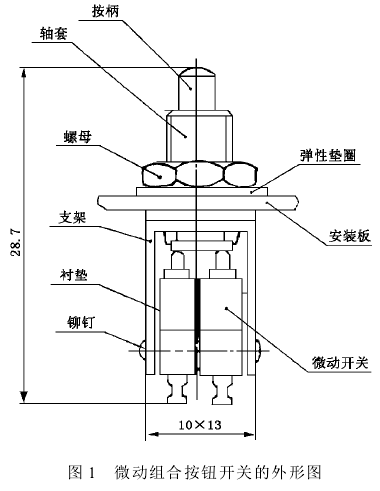

微动组合按钮开关由微动开关、支架、套管、按柄、螺母、弹性垫圈、铆钉等组成,而微动开关是由按键、定位卡、外壳、动触片、长导电件、短导电件、压簧、基座、拉簧等零件组成的,其结构如图2所示。
微动组合按钮开关将两个微动开关用铆钉固定在支架部件上组合而成。在支架上铆有套管,利用套管上的螺纹可将开关用螺母固定在安装板上。
套管中装有一件滑动自如的按柄,按柄下端的台阶平面紧靠在微动开关的按键顶端。按键压装在定位卡的上端,在定位卡的中段位置,设置了一对称的“V”形槽,依靠拉簧的拉力,使一对动触片的一端顶压在“V”形槽中,另一端压靠在安装于基座中的短导电件的折弯平面上。
一对长导电件和一对短导电件分别插装在基座的四条槽中,定位卡的下端插入基座的导向槽中并紧贴压簧。
在正常不动作的情况下,在拉簧拉力的作用下,动触片的两个R弧面始终压靠于两短导电件的折弯平面上,使这对短导电件始终处于常通状态之下;按动按柄时,依靠按柄下端的台阶平面同时向下压动两个微动开关上的按键,推动定位卡向下动作,压缩压簧,动触片的斜角在定位卡上的“V”形槽的作用下,其R弧形端既滑动又转动,在“V”形槽运动至超过拉簧的受力中心位置的瞬间,动触片在拉簧拉力的作用下。
以定位卡的“V”形槽为中心向上旋转而与长导电件接触(如图2中虚线部位),使长导电件呈接通工作状态,断开了短导电件的常通状态;当从按柄上去除外力,在基座中压簧的压力作用下,定位卡向上运动,在“V”形槽位置超过拉簧的受力中心位置的瞬间,在拉簧拉力的作用下,接触片又围绕定位卡“V”形槽向下转动,又与两短导电件接触,断开了与长导电件的接触,同时,按键向上运动,将按柄上顶,开关又恢复至原始状态。
