消除轻触开关抖动的方法

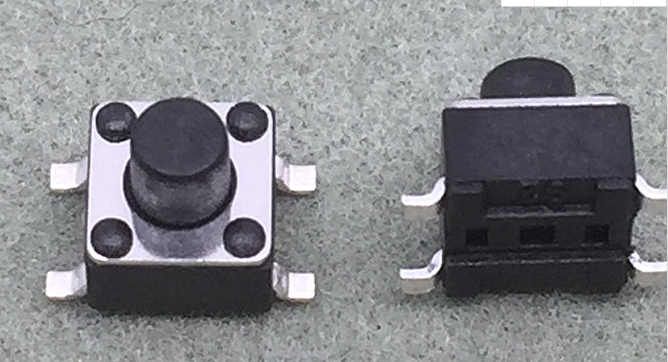

轻触开关具有结构简单、成本低、开关特性好等优点。但这种开关在按键被按下时会发生触点抖动现象。抖动的结果是使一次按键动作导致电路的多次通断变化,从而造成误码。而且,这种机械抖动现象是轻触开关不可避免的缺点。因此,在电路设计时需要考虑消除抖动、噪声等因素引起的误码动作。
消除轻触开关按键抖动的方法有两种。一种是用硬件电路来实现的。其原理是利用触发器来锁定按键的状态,达到消除抖动的目的。轻触开关的2个固定触点分别接到R-S触发器的R、S端,而动触点接地。
平时,动触点接通在S端点,使触发器的Q端处于“1”状态。当微动开关被按下时,动触点脱离S端而撞击到R端。经过几次弹跳后稳定接通R端,利用轻触开关与R端接通时形成的第1触点脉冲使触发器的Q端置“0”。
由于动触点继续保持与S端断开,故以后的各个弹跳脉冲都不会使触发器的状态发生变化。当轻触开关按键被放开时,动触点又脱离R端撞击到S端,几次弹跳后稳定接通S端,又使触发器Q端置“1”。目前,一般采用专用消除抖动的集成电路芯片来实现上述原理。
另一种方法是通过轻触开关中的微处理器,利用软件延迟法消除抖动。即在按键开关管理程序中,使数据信号的传送和启动命令延迟产生。按键管理程序确定了防抖动的延迟时间,一般大约在20ms左右,延时后再去读该按键。如果还是闭合的,即确认该键确实被按下,同时也可以避免轻触开关在使用时出现连键。
